AFDEX金属成形模拟软件

编辑:超算网络信息中心 信息来源:本站原创 发布时间:2014年02月21日 浏览

一、AFDEX (Adviser for metal Forming process Design EXpert)简介

北京超算科技有限公司是AFDEX软件在中国的二级代理商(北京机电研究所为全国总代)。

当前的制造行业中出现了越来越多的多种类、小批量的生产倾向。与此同时,生产企业中具有丰富经验的工程师的数量正在减少。在全球市场上,制造企业竞争力往往表现为新产品开发与交货时间的缩短、以及生产成本的降低。在这种情况下,提高了工艺设计能力的智能锻造模拟软件应运而生。 AFDEX是专为锻造工艺和模具技术开发、优化与验证而开发的。

AFDEX是一款通用的金属体积成形模拟软件,不仅可以进行锻造、轧制、挤压、冷热拉拔等传统塑形加工分析,还可以进行由工程师自定义的塑形加工分析。AFDEX基于刚-粘塑性有限元方法,可以模拟金属流线、温度场、应力、应变、应变速率、模具应力、模具磨损、成形载荷和破坏等。目前,AFDEX正在开发专门针对三维模具的弹塑性分析、包晶及金属学组织预测等功能,在不久的将来将面向用户使用。

AFDEX历史

二十年前,韩国国立庆尚大学与企业合作开发了AFDEX软件。该软件易于使用,能够模拟各种常见金属成形工艺。2007年AFDEX开发者组建了MFRC公司,旨在扩大研发能力,完善售后服务。MFRC公司主要从事开发金属成形及粉末冶金的工程软件程序,为国内外用户、大学及科研院所提供项目合作。MFRC公司致力于开发最易于使用的工程软件。
AFDEX

AFDEX软件的Logo是一个热锻工艺模拟图,字母M代表上模,S代表下模,F代表成形的工件,初始温度分别为500℃,200℃和1200℃。三个字母构成了金属成形数值模拟的缩写(MFS),显示了AFDEX软件具备的功能,可以模拟金属流线、温度场、应力、应变、应变速率、模具应力、模具磨损、成形载荷和破坏等。

二十年前,数值模拟技术代替了金属成形工艺中昂贵又耗时的试错法,引发了工艺设计的创新革命。数值模拟技术的应用有助于加强产品质量控制、降低工艺开发和生产成本、缩短工艺开发周期。现在,许多厂商已经开始要求零部件供应商具备数值模拟能力。近年来,中国大部分锻造企业已经开始使用数值模拟技术。在成形工艺和模具设计开发方面,大幅降低了对领先国家的依赖,对中国汽车等行业的发展和国际竞争力的提高做出了重大贡献。

二、AFDEX软件特点

AFDEX是一款智能化通用金属体积成形模拟(BMFS)软件,具有如下特点:
■ 数值计算方法引起的体积损失最小化,得到更为准确的模拟结果。
■ 智能化的自划分和重划分网格功能,使模拟结果更为准确。
■ 精确的求解器,具有精确、快速、稳定的求解能力,具备优秀的求解精度和求解速度。
■ 全自动的自适应/优化网格划分功能,适用于复杂几何体,能够极大提高计算速度的同时,得到精确的结果。
■ 模拟和重划分的过程中,准确跟踪特征边界,以及工件与模具的接触边界,减少由网格重划分引起的边界值变化。
■ 对多工步金属成形工艺进行连续自动模拟,减少模拟时间(包括计算时间和设置工步时间)。
■ 方便操作,具有优秀的用户友好功能,丰富的数据接口,尤其适合企业工艺模具开发者与科研人员使用。
■ 与同类商用有限元软件相比,具有优秀的性价比,降低客户投资的同时为您带来更多的回报。

准确性 Accuracy

超过500个实际生产应用案例,其中不仅包括简单的镦粗过程,更包含复杂的多工位锻造工艺、闭塞锻造、径向锻造、辊锻、辗环、自由锻等。大量热、温、冷锻造行业的应用,AFDEX的准确性和能力已经在百家日、韩、美、德国制造企业的生产中得到了验证。
准确性 Accuracy
AFDEX软件特点

适合所有人使用 Suitable for Everyone

AFDEX不强迫用户的锻造工艺设计工程师了解软件执行的相关理论和FEM(有限元方法),在AFDEX的开发理念中,即使是新手也能轻松的学习和使用它。 同时,AFDEX提供了英、中、日、韩等多国语言界面的支持。
适合所有人使用 Suitable for Everyone

易用性 Easy to USE

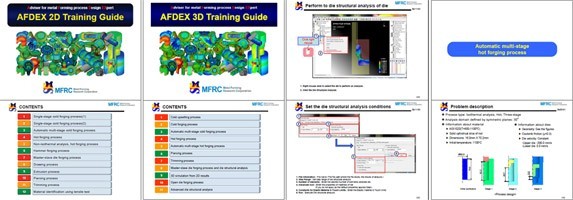

通过大量的学习向导、以及应用实例,AFDEX可以帮助你轻松分析的锻造工艺。AFDEX永远不会使你气馁。
易用性 Easy to USE

为PC平台而开发 Designed for PC Environment

AFDEX的运行,不需要昂贵的UNIX机器和多CPU的工作站。软件的低配置要求,让您不必在为昂贵的硬件设施而烦恼。新颖的计算方法与求解器,可以让您快速的获得最终数据。适用于PC环境的软件功能,可以帮助您更方便地使用AFDEX。通过对软件的不断优化,AFDEX比其它系统具有更高的PC环境稳定性。AFDEX适合在Windows xp/nt/vista/7/8等32位或64位等操作系统运行。

各种结果同时展示 Various simulation Result

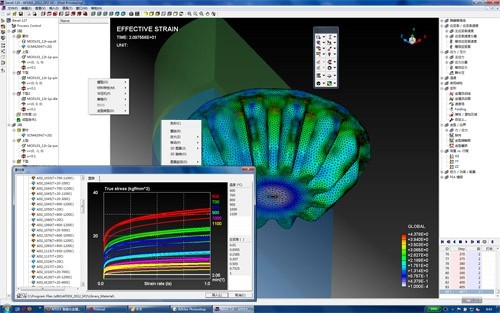

AFDEX的后处理平台,可以在运算的同时,实时显示以下结果:变形形状,节点的速度,应变,应变率,应力,金属流线,某点流动,边界节点应力,界面应力,温度分布,损伤,磨损,体积变化,载荷,等等。

自动分析多工步工艺 Automatic Analysis of Multi-Process

AFDEX可以对自动对多工位的锻造工艺进行模拟,而无需用户的干预。
自动分析多工步工艺
Automatic Analysis of Multi-Process


三、AFDEX软件模块

编号 模块 功能
1 2D 3D PRE/POST /前后处理 Pre/post processing前/后处理
2 DB 200余种常用材料数据库,常用设备数
3 MAT 材料拉伸试验模块,材料自定义模块
4 2D Isothermal 二维金属成形模块(等温)
5 2D Non-isothermal 二维金属成形模块(热耦合)
6 3D Isothermal 三维金属成形模块(等温模拟)
7 3D Non-isothermal 三维金属成形模块(热耦合)
8 2D DSA
(Die Structural Analysis)
二维模具结构分析模块
9 3D DSA
(Die Structural Analysis)
三维模具结构分析模块
10 2D Elasto Isothermal 二维弹塑性成形模块(等温)
11 2D Elasto Non-isothermal 二维弹塑性成形模块(热耦合)
12 2D/3D(3D Model Generator) 2D/3D 组合二维和三维联合模拟(继承二维模拟结果,进行三维模拟)
13 3D Open Die Forging 自由锻/径向锻造成形模块
14 3D Ring Rolling 环轧成形模块
15 3D Roll Piercing 穿孔轧制成形模块
16 3D Roll Forming 辊成形模块
17 3D Roll Forging 辊锻成形模块
18 2D Powder Isothermal/2D 粉末等温成形 对粉末锻造过程中零件的相对密度、体积变化等情况进行分析
19 2D Powder Non-isothermal/ 2D粉末热耦合成形
20 3D Powder Isothermal/ 3D粉末等温成形
21 3D Powder Non-isothermal/ 3D粉末热耦合成形




备注:1.请您选择贵公司成形工艺所属模块;
2.Isothermal与Non-isothermal不必同时选择。如无法确定请联系我们。


欢迎您来电咨询、申请试用、意向购买
联系人:钱华山
热 线:13501118146
E-mail: qianhuashan@supcompute.com
